Płyta kanałowa do HVAC
jest to wysokowydajny-kanał wentylacyjny, szeroko stosowany w systemach HVAC. Poniżej znajduje się szczegółowe wprowadzenie:

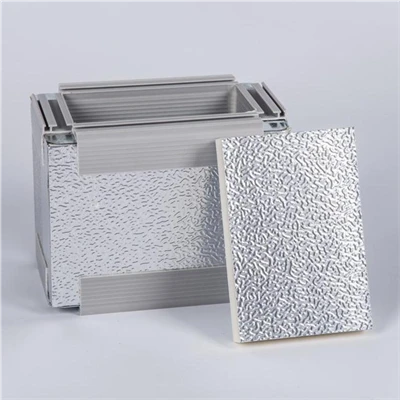

Podstawowa struktura: Jest to panel o strukturze warstwowej. Rdzeń stanowi pianka poliizocyjanurowa (PIR), która jest materiałem izolacyjnym o zamkniętych-komórkach. Dwie zewnętrzne warstwy to blachy aluminiowe lub folie aluminiowe.
Struktura panelu: Srebrne Alu. Folia/pianka PIR/srebrne aluminium. Folia
Gęstość pianki: 50-55kg/CBM
Wymiary panelu: 3950 mm * 1200 mm * 20 mm lub 2900 * 1200 * 20 mm
Alu. Folia: 60 lub 80 mikronów (wytłaczana)
Odporność ogniowa: klasa 0 (BS476 część 6 i 7) lub klasa A (ASTM E-84)
Wydajność płyty kanałowej dla HVAC
Wydajność izolacji termicznej
Płyty kanałowe do systemów HVAC zazwyczaj zawierają-zamknięte komórki lub rdzeń izolacyjny-o dużej gęstości (np. piankę fenolową, piankę poliuretanową lub materiały-wzmocnione włóknem szklanym). Struktura ta skutecznie minimalizuje przenoszenie ciepła pomiędzy powietrzem wewnątrz kanału a otaczającym środowiskiem, zmniejszając straty energii chłodzenia/ogrzewania o 20% -40% (w zależności od klasy materiału). Pomaga utrzymać stabilną temperaturę powietrza w całym systemie kanałów, obniżając całkowite obciążenie energetyczne jednostki HVAC i poprawiając wydajność operacyjną.
Wydajność tłumienia akustycznego
Większość płyt kanałowych HVAC zawiera elementy-pochłaniające dźwięk (np. warstwy porowatej pianki lub kompozyty z włókna szklanego). Elementy te pochłaniają hałas przepływu powietrza (pochodzący z pracy wentylatora lub turbulencji powietrza) i redukują-wibracje przenoszone przez konstrukcję. Obniża to poziom hałasu w pomieszczeniach (często o 10-15 dB) i zwiększa komfort użytkowników, dzięki czemu produkt nadaje się do pomieszczeń wrażliwych na hałas, takich jak biura, szpitale czy budynki mieszkalne.
Wytrzymałość konstrukcyjna i trwałość
Warstwy powierzchniowe płyty (zwykle papier kraft, folia aluminiowa lub wzmocniony plastik) i sztywny rdzeń zapewniają doskonałą integralność strukturalną. Wytrzymuje typowe ciśnienia w systemach HVAC (do 250 Pa w przypadku kanałów średnio-ciśnieniowych) bez odkształceń, a także jest odporny na uderzenia, pękanie i wypaczanie podczas instalacji i-długiego użytkowania. Jego żywotność wynosi zazwyczaj od 15 do 20 lat, jeśli jest właściwie konserwowana, co zmniejsza częstotliwość i koszty wymiany.
Zgodność z bezpieczeństwem przeciwpożarowym
Płyty kanałowe dla HVAC zostały zaprojektowane tak, aby spełniać rygorystyczne normy bezpieczeństwa pożarowego, takie jakUL181(Standard dla-fabrycznych kanałów wentylacyjnych i złączy powietrza) orazASTM E84(Standardowa metoda badania właściwości spalania powierzchniowego materiałów budowlanych). Są one klasyfikowane jako „-ognioodporne” lub „samo-gasnące”, charakteryzujące się niskim poziomem dymu i minimalnym wydzielaniem toksycznych gazów (np. tlenku węgla) w przypadku pożaru, co zapewnia zgodność z przepisami budowlanymi i chroni bezpieczeństwo ludzi.
Odporność na korozję i wilgoć
Zewnętrzna okładzina płyty (np. folia aluminiowa lub papier-odporny na wilgoć) i hydrofobowy rdzeń zapobiegają wchłanianiu wilgoci i korozji. Ma to kluczowe znaczenie w przypadku kanałów prowadzonych w wilgotnym środowisku (np. piwnice, kuchnie lub obszary przybrzeżne), ponieważ pozwala uniknąć rozwoju pleśni, rdzewienia (w przeciwieństwie do kanałów metalowych) lub degradacji materiału spowodowanej kondensacją. Eliminuje także potrzebę stosowania dodatkowych zabiegów hydroizolacyjnych.
Łatwość instalacji i produkcji
Płyty kanałowe są lekkie (zwykle 3-8 kg/m²) i łatwe do cięcia, wiercenia lub gięcia przy użyciu standardowych narzędzi (np. noży uniwersalnych, wyrzynarek). Można je szybko wyprodukować w niestandardowe kształty kanałów (prostokątne, okrągłe lub owalne)-na miejscu, zmniejszając zależność od prefabrykowanych kanałów metalowych i skracając czas instalacji o 30–50%. Płyty posiadają również krawędzie blokujące lub przyjazne dla kleju, umożliwiające płynne łączenie, minimalizując wyciek powietrza.
Stabilność wymiarowa
Materiał charakteryzuje się niskimi współczynnikami rozszerzalności cieplnej i skurczu. Nawet przy ekstremalnych wahaniach temperatury (np. od -20 stopni do 60 stopni, co jest powszechne w pracy HVAC), zachowuje swoje oryginalne wymiary przy minimalnym skurczu (<1%) or expansion. This preserves the duct's (air tightness) and avoids gaps that could lead to air leakage, ensuring consistent airflow and system performance over time.
Przyjazność dla środowiska
Wiele nowoczesnych płyt kanałowych jest wykonanych z-materiałów przyjaznych środowisku: mogą zawierać materiały pochodzące z recyklingu (np. włókno szklane lub piankę z recyklingu), nie zawierają formaldehydu ani lotnych związków organicznych (LZO) i spełniają normy jakości powietrza w pomieszczeniach (np. wymagania certyfikacji LEED). Ponadto ich lekka konstrukcja zmniejsza zużycie energii w transporcie, a niektóre gatunki nadają się w pełni do recyklingu po zakończeniu okresu użytkowania, co jest zgodne z celami zrównoważonego budownictwa.
Proces produkcji płyty kanałowej do HVAC
Pakowanie i ładowanie płyty kanałowej dla HVAC
Preizolowane-płyty kanałowe PIR (PI):
Regularny rozmiar: 3950*1200*20mm/2900*1200*20mm
Gęstość pianki PIR: 50-55kg/m3,
Waga: około 1,35kg/m2
Pakowanie: 10 arkuszy/karton papierowy
Wstępnie-izolowany panel kanałów powietrznych UNT:długość można dostosować, szerokość jest stała 1200 mm, grubość jest dostępna od 10 mm do 40 mm. Zwykle będzie cięta i pakowana jak poniżej:
Kontener 01 / 40'HQ:3950*1200*20mm, 10 arkuszy zapakowanych w jeden karton, łącznie 3128,4㎡/660 arkuszy 2900*1200*20mm, 10 arkuszy zapakowanych w jeden karton, łącznie 3062,4㎡/880 arkuszy.
